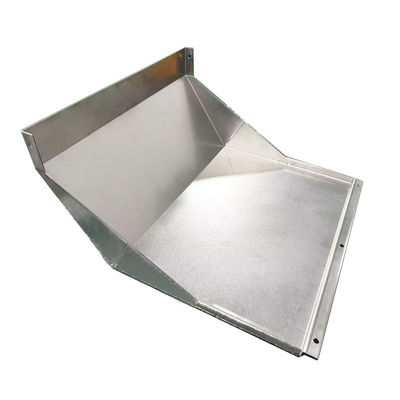

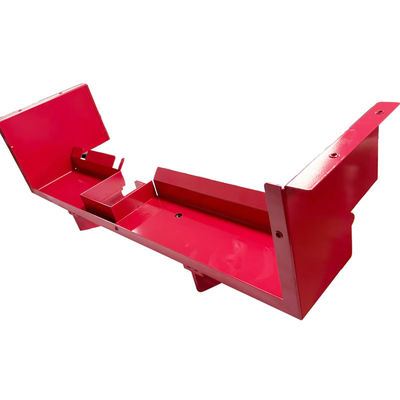

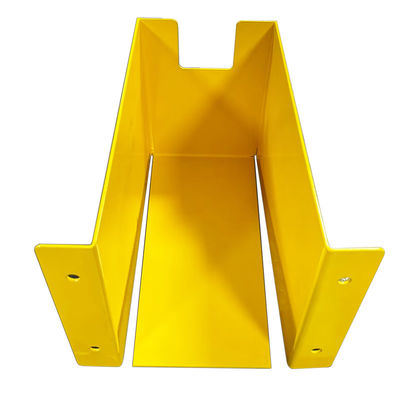

أجزاء ثني الصفائح المعدنية المخصصة والمعقدة

إن ثني الصفائح المعدنية هو واحد من أكثر الجوانب الحرجة والمتطلبة تقنياً في تصنيع المعادن.القدرة على تحويل الأنماط المسطحة إلى أشكال ثلاثية الأبعاد الدقيقة تميز محلات المعادن الأساسية عن المصنعين الدقيقين الحقيقيينهذا الدليل الشامل يستكشف عالم قطع الصفيحة الملتوية، يتناول تحديات ثني الصفيحة المعقدة،ويشرح فوائد خدمات ثني الصفيحة المعدنية المخصصة لتطبيقك المحدد.

الانحناء هو عملية أساسية في تصنيع الصفائح المعدنية. وهو ينطوي على تطبيق قوة بين اثنين من الأدوات ، باستخدام فرامل الصحافة ، لتشوه قطعة معدنية إلى الشكل المطلوب.تستخدم هذه العملية أداة أعلى (تسمى لكمة) وأداة أقل (تسمى V-die).

لا يحسن الانحناء فقط من سلامة الهيكل للجزء بل أيضاً يعيد توزيع الضغوط عن طريق زيادة صلابة الجزء.هذه التقنية تساعد على تحقيق الأشكال المحددة المطلوبة لبعض التطبيقاتعلى سبيل المثال، إنشاء ملف منحني يمكن أن يحسن قدرة الجزء على تحمل أنواع معينة من الأحمال، وبالتالي تعزيز أدائه ومتانته.

عادة ما يتم تصنيع أجزاء الصفيحة من صفيحة معدنية واحدة ، وبالتالي يجب أن يكون سمك الجدار موحدًا. بشكل عام ، المواد التي تتراوح سمكها من 0.9mm إلى 20mm يمكن تصنيعها من ورق (<3mm) أو لوحة (≥3mm)، ولكن التسامح المحدد يعتمد في المقام الأول على متطلبات تصميم الجزء.

يجب أن يكون نصف قطر الانحناء الأدنى على الأقل يساوي سمك الورقة لتجنب الكسر أو تشوه الجزء المعدني.الحفاظ على المنحنى في نفس المستوى والاتجاه يوفر الوقت والتكلفة من خلال منع إعادة وضع الجزءعلاوة على ذلك، فإن الحفاظ على نصف قطر المنحنى ثابت يجعل الجزء أكثر فعالية من حيث التكلفة.

عند ثني الصفيحة ، فإن السطح الداخلي للثني على طول المحور المحايد سيتحرك. "عامل k" هو نسبة موقع المحور المحايد (t) إلى سمك المواد (t) ،تستخدم لحساب معدل الانحناءاستخدام مخطط عامل k يمكن أن يساعدك على حساب كمية المواد المطلوبة لضمان دقة الانحناء.
